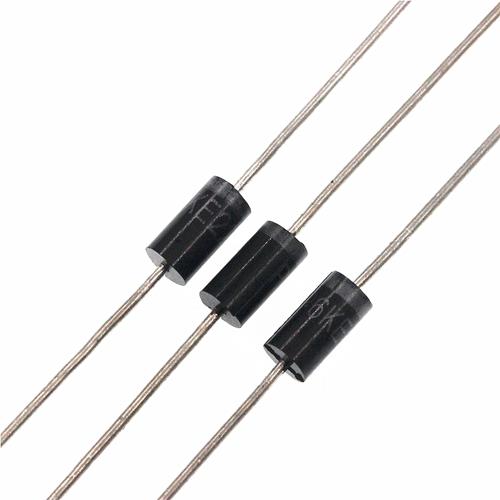

一、二极管的特性有哪些？

1、二极管的具有导电特性 二极管最重要的特性就是独自向导电性。在电路中，电流只能从二极管的正极流入，负极流出。

2、正向特性。 在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种联接办法，称为正向偏置。有必要阐明，当加在二极管两头的正向电压很小时，二极管仍然不能导通，流过二极 管的正向电流非常微弱。只有当正向电压达到某一数值（这一数值称为“门槛电压”，锗管约为0.2V，硅管约为0.6V）今后，二极管才华直正导通。导通后二极管两头的电压基本上坚持不变（锗管约为 0.3V，硅管约为0.7V），称为二极管的“正向压降”。

3、反向特性。 在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状况，这种联接办法，称为反向偏置。二极管处于反向偏置时，仍然会有微弱的 反向电流流过二极管，称为漏电流。当二极管两头的反向电压增大到某一数值，反向电流会急剧增大，二极管将失掉独自向导电特性，这种状况称为二极管的击穿。

二、什么是PIN型二极管

　　这是在P区和N区之间夹一层本征半导体（或低浓度杂质的半导体）结构的晶体二极管。PIN中的I是“本征”意义的英文略语。当其作业频率超越 100MHz时，由于少量载流子的存贮效应和“本征”层中的渡越时间效应，其二极管失掉整流作用而变成阻抗元件，并且，其阻抗值随偏置电压而改动。在零偏置或直流反向偏置时，“本征”区的阻抗很高；在直流正向偏置时，由于载流子注入“本征”区，而使“本征”区呈现出低阻抗状态。因此，可以把PIN二极管作为可变阻抗元件使用。它常被应用于高频开关（即微波开关）、移相、调制、限幅等电路中。
