一、电容种类有那些呢？

电容通常分为mlcc、高压电容、贴片电容、薄膜电容、贴片钽电容、铝电解电容、安规电容、超级电容、插件电容、陶瓷电容等。

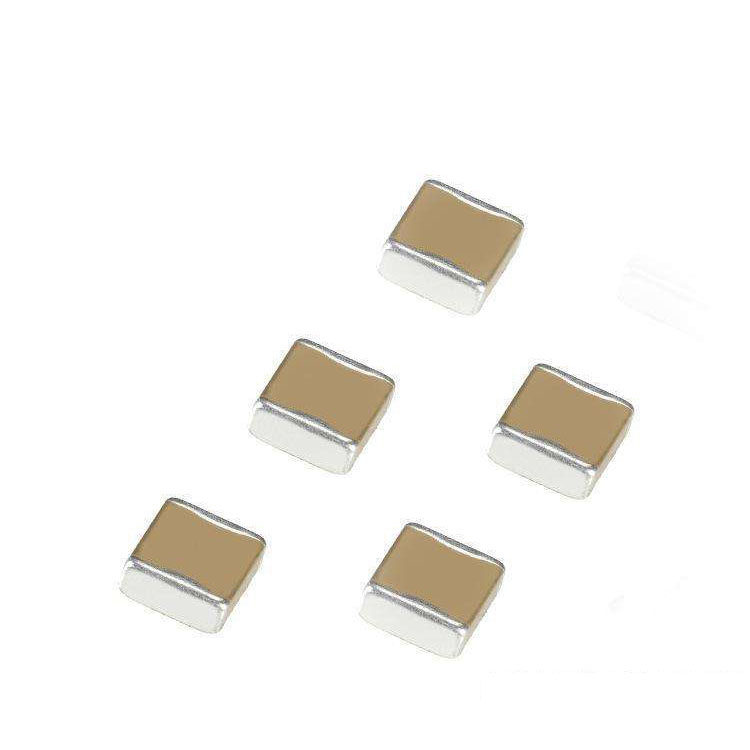

1、MLCC：

MLCC（MulTI-layerCeramicCapacitors）是片式多层陶瓷电容器英文缩写。是由印好电极（内电极）的陶瓷介质膜片以错位的方式叠合起来，经过一次性高温烧结形成陶瓷芯片，再在芯片的两端封上金属层（外电极），从而形成一个类似独石的结构体，故也叫独石电容器。

MLCC主要生产厂家有：美国基美（KEMET）；日本村田、京瓷、丸和、TDK；韩国三星；台湾国巨、华新科、禾伸堂；大陆有名的则是宇阳、风华高科、三环。

MLCC电容的材质有：NP0、C0G、Y5V、Z5U、X7R、X5R等。NP0、C0G温度特性平稳、容值小、价格高；Y5V、Z5U温度特性大、容值大、价格低；X7R、X5R则介于以上两种之间。

MLCC电容的封装尺寸有： 3225、3216、2012、1608、1005、0603、0402 数值越大。封装尺寸就更宽更厚。常用的最多是3225，最少是0402。

MLCC电容的偏差有：F：±1%、G：±2%、J：±5% 、K：±10%、M：±20%.

2、高压电容：

高压电容一般是指1kv以上的电容，或者10kv以上的电容。目前，高压电容主要分为：高压陶瓷电容、高压薄膜电容、高压聚丙乙烯电容等等。其中又以高压陶瓷电容用的最多。

高压陶瓷电容和其他电容相比，主要的优势在于其，尺寸小，耐压高，性能稳定，不含油,不含气,不会产生污染和不会有易燃易爆的隐患等。高压电容器具有耗损低、质量轻的等特点。

高压陶瓷电容的作用有：

(1)、在输电线路中，利用高压电容器可以组成串补站，提高输电线路的输送能力。

(2)、在大型变电站中，利用高压电容器可以组成静止型相控电抗器式动态无功补偿装置（SVC），提高电能质量。

(3)、在配电线路末端，利用高压电容器可以提高线路末端的功率因数，保障线路末端的电压质量。

(4)、在变电站的中、低压各段母线，均装有高压电容器，以补偿负荷消耗的无功，提高母线侧的功率因数。

(5)、在有非线性负荷的负荷终端站，也会装设高压电容器，作为滤波用。

理论上电容器可以“通低频，阻高频”“通直流，阻交流”。在实际生活中，百高压电容器主要应用在高压电力供电中作为功率因数补偿或远程高电压跌落的电压提升上。

3、贴片电容：

贴片电容是一种电容材质。贴片电容全称为：多层（积层，叠层）片式陶瓷电容器，也称为贴片电容，片容。贴片电容有两种表示方法，一种是英寸单位来表示，一种是毫米单位来表示。

贴片电容的命名规则：

以0603CG102J500NT为例：

0603：是指该贴片电容的尺寸大小，是用英寸来表示的06 表示长度是0.06 英寸、03 表示宽度为 0.03英寸 。

CG ：是表示做这种电容要求用的材质，这个材质一般适合于做小于10000PF以下的电容。

102 ：是指电容容量，前面两位是有效数字、后面的2 表示有多少个零102=10×100 也就是= 1000PF 。

J：是要求电容的容量值达到的误差精度为5%，介质材料和误差精度是配对的 500：是要求电容承受的耐压为50V 同样500 前面两位是有效数字，后面是指有多少个零。

N：是指端头材料，一般的端头都是指三层电极（银/铜层）、镍、锡 。

T：是指包装方式，T 表示编带包装。

贴片电容分为高压贴片电容和普通贴片电容，贴片电容的电压有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、 4000V。

贴片电容系列的型号有0201、0402、0603、0805、1206、1210、1812、2010、2225 、2512等。

贴片电容的材料常规分为三种，NPO,X7R,Y5V 。其中NPO 这种材质电性能最稳定，几乎不随温度，电压和时间的变化而变化，适用于低损耗，稳定性要求要的高频电路中。

4、薄膜电容：

薄膜电容器是以金属箔当电极，将其和聚乙酯，聚丙烯，聚苯乙烯或聚碳酸酯等塑料薄膜，从两端重叠后，卷绕成圆筒状的构造之电容器。而依塑料薄膜的种类又被分别称为聚乙酯电容（又称Mylar电容），聚丙烯电容（又称PP电容），聚苯乙烯电容（又称PS电容）和聚碳酸酯电容。

薄膜电容型号的识别方法：

以薄膜电容CBB22 105J/400V为例：

CBB22为金属化薄膜电容器的型号，属于其中一类，为聚丙烯薄膜电容器。

105代表容量，此种表示法为“三位法”，即105=10*10（5）pF=1.0uF， 注：10（5）=10的五次方。

J（-/+5%）代表电容器容量等级，一般还有G（-/+2%）、H（-/+3%）、J（-/+5%）、K（-/+10%）、M（-/+20%）。

400表示电容器的额定电压，使用时不用超过这个值（电容器厂家一般设计留有余量，但不推荐超过额定电压使用）。

V表示电压单位，有交流和直流两种，此处为直流电压400伏。

薄膜电容主要特性：无极性，绝缘阻抗很高，频率特性优异(频率响应宽广)，而且介质损失很小。

薄膜电容器主要应用于电子、家电、通讯、电力、电气化铁路、混合动力汽车、风力发电、太阳能发电等领域。

5、贴片钽电容：

贴片钽电容的全称是钽电解电容，也属于电解电容的一种，由于使用金属钽氧化物做介质，不需要像普通电解电容那样使用电解液，另外，钽电容不像普通电解电容那样使用镀了铝膜的电容纸制，所以本身几乎没有电感，但同时也限制了它的容量。此外，贴片钽电容内部没有电解液，很适合在高温下工作。贴片钽电容使用金属钽(Ta)作为阳极材料，按阳极结构的不同又可分为箔式和烧粉结式两种。

优点：

1.体积小。

2.使用温度范围宽,耐高温。

3.寿命长,绝缘电阻高,漏电流小。

4.容量误差小。

5.等效串联电阻小(ESR),高频性能好。

缺点：

1.耐电压不够高。

2.电流小。

3.价格高。

贴片钽电容广泛应用于各类电子产品，特别是一些高密度组装且内部空间狭小的产品，如手机、便携式打印机等。。

6、铝电解电容：

铝电解电容是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极制成。还需要经过直流电压处理，使正极片上形成一层氧化膜做介质。它的特点是容量大，但是漏电大，稳定差，有正负极性，适宜用于电源滤波或者低频电路中。使用的时候，正负极不要接反。

电解电容的特点有：

1、单位体积的电容量非常大，比其它种类的电容大几十到数百倍。

2、额定的容量可以做到非常大，可以轻易做到几万μf甚至几f（但不能和双电层电容比）。

3、价格比其它种类具有压倒性优势，因为电解电容的组成材料都是普通的工业材料，比如铝等等。制造铝电解电容的设备也都是普通的工业设备，可以大规模生产，成本相对比较低。

7、安规电容：

安规电容是指电容器失效后，不会导致电击，不危及人身安全的安全电容器。安规电容通常只用于抗干扰电路中的滤波作用。它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模干扰起滤波作用。出于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。

常规安规电容检测的方法有：

1、 用手轻轻旋动转轴，应感觉十分平滑，不应感觉有时松时紧甚至有卡滞现象。将载轴向前、后、上、下、左、右等各个方向推动时，转轴不应有松动的现象。

2、 用一只手旋动转轴，另一只手轻摸动片组的外缘，不应感觉有任何松脱现象。转轴与动片之间接触不良的可变电容器，是不能再继续使用的。

3、 将万用表置于R×10k挡，一只手将两个表笔分别接可变电容器的动片和定片的引出端，另一只手将转轴缓缓旋动几个来回，万用表指针都应在无穷大位置不动。在旋动转轴的过程中，如果指针有时指向零，说明动片和定片之间存在短路点；如果碰到某一角度，万用表读数不为无穷大而是出现一定阻值，说明可变电容器动片与定片之间存在漏电现象。

安规电容广泛应用于小家电产品、电源产品、机电马达，LED灯饰、充电器、不间断电源等。

8、超级电容：

超级电容又名电化学电容，双电层电容器、黄金电容、法拉电容，是从上世纪七、八十年代发展起来的通过极化电解质来储能的一种电化学元件。

它不同于传统的化学电源，是一种介于传统电容器与电池之间、具有特殊性能的电源，主要依靠双电层和氧化还原赝电容电荷储存电能。但在其储能的过程并不发生化学反应，这种储能过程是

的，也正因为此超级电容器可以反复充放电数十万次。

优点：

1、很小的体积下达到法拉级的电容量。

2、无须特别的充电电路和控制放电电路。

3、和电池相比过充、过放都不对其寿命构成负面影响。

4、从环保的角度考虑，它是一种绿色能源

5、超级电容器可焊接，因而不存在像电池接触不牢固等问题。

缺点：

1、如果使用不当会造成电解质泄漏等现象。

2、和铝电解电容器相比，它内阻较大，因而不可以用于交流电路。

9、插件电容：

电容按外形分，可分为插件式，贴片式（SMD)。

插件电容的种类有：

1、插件铝电解电容；

2、插件钽电解电容；

3、聚酯薄膜电容器；

4、聚丙烯薄膜电容器；

5、云母电容器；

6、陶瓷电容器（单层）；

7、多层陶瓷电容器；

8、聚苯乙烯电容器；

9、金属化薄膜（聚酯和聚丙烯）电容器；

10、超级电容器；

11、可调电容等。

插件电容封装尺寸主要有：4*7 5*11 6.3*11 8*12 10*13 10*16 10*20 10*25 13*20 16*22 16*30 18*32 。

插件电容容量有： 1UF 2.2UF 3.3UF 4.7UF 6.8UF 10UF 22UF 33UF 47UF 68UF 100UF 220UF 330UF 470UF 680UF 1000UF 2200UF。

插件电容电压有：6.3V 10V 16V 25V 35V 50V 63V 100V 160V 200V 250V 350V 400V 450V。

10、陶瓷电容：

陶瓷电容是指用高介电常数的电容器陶瓷钛酸钡一氧化钛挤压成圆管、圆片或圆盘作为介质，并用烧渗法将银镀在陶瓷上作为电极制成。它又分高频瓷介和低频瓷介两种。陶瓷电容按照封装不同可分为插件和贴片式。按照介质不同可分为类I瓷介电容和II类瓷介I电容，通常NP0，SL0，COG是I类瓷介电容，X7R，X5R，Y5U，Y5V是II类瓷介电容， I类瓷介电容容量定性很好，基本不随温度，电压，时间等变化而变化，但是一般容量都很小，而II类瓷介电容容量稳定性很差，随着温度，电压，时间变化幅度较大，所以一般用在对容量稳定性。要求不高的场合，如滤波等 。

　　陶瓷电容的特点：

　　陶瓷电容也分为高频陶瓷电容和低频陶瓷电容两种。并且两种陶瓷电容都是具有比较好的稳定性、绝缘性以及耐高压性的特点。并且在一些比较恶劣的环境中，还是能够正常的工作的。但是一般陶瓷电容的容量都是比较小的。

 高频陶瓷电容：它具有比较小的正电容温度系数，一般是应用于高稳定的震荡回路中，并且充当回路电容和垫整电容的作用。

  低频陶瓷电容：它的使用范围比较有限e79fa5e98193e4b893e5b19e31333365663538制，一般都是限于在工作频率比较低的回路中使用，或者是在对稳定性要求不高的回路中使用。

     陶瓷电容的作用：

　在使用中，一般是高频陶瓷电容的使用比较广泛。在很多大功率、高压领域都是用求使用高频陶瓷电容的。而在这几年，随着人们对材料的应用，对电极和制造技术都是有很大的改变的。而陶瓷电容也是有很大的改变的，在我们生活中的应用更是广泛，并且已经成为很多电子产品中不可缺少的一个电子元件。特别是在一些比较大的电器中，它的作用是非常重要的。

 因为陶瓷具有绝缘性，所以它就被广泛的应用于电子、电器以及防触电的等等行业。
