TVS和一般的稳压二极管有什么区别？

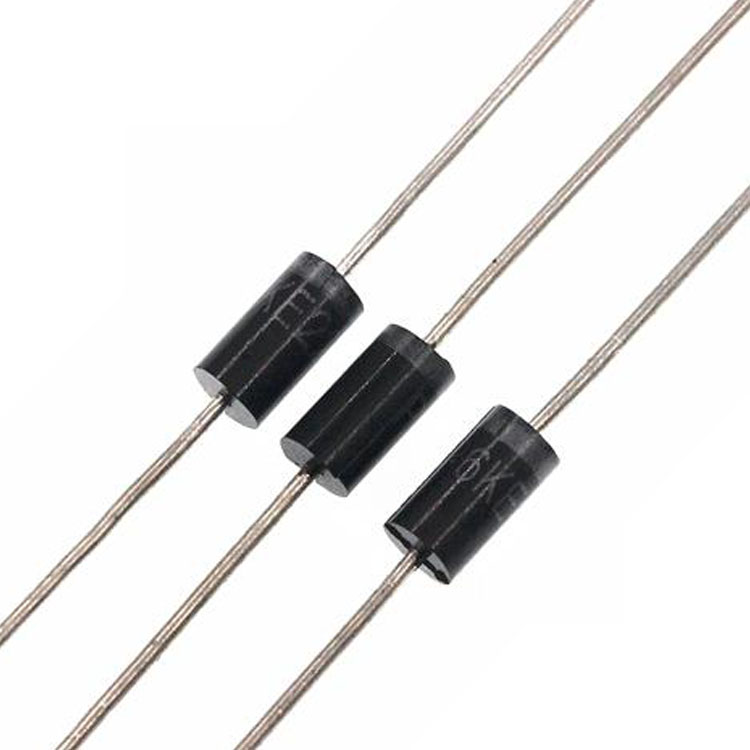

电压及电流的瞬态干扰是造成电子电路及设备损坏的主要原因，常给人们带来无法估量的损失。这些干扰通常来自于电力设备的起停操作、交流电网的不稳定、雷击干扰及静电放电等,瞬态干扰几乎无处不在、无时不有,使人感到防不胜防。幸好,一种高效能的电路保护器件TVS的出现使瞬态干扰得到了有效抑制TVS（TRANSIENT VOLTAGE SUPPRESSOR） 或称瞬变电压抑制二极管是在稳压管工艺基础上发展起来的一种新产品，其电路符号和普通稳压二极管相同,外形也与普通二极管无异,当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度（最高达1*１0-12秒）使其阻抗骤然降低，同时吸收一个大电流，将其两端间的电压箝位在一个预定的数值上，从而确保后面的电路元件免受瞬态高能量的冲击而损坏。如果是使用的话，TVS有二极管类，和压敏电阻类。我个人认为压敏电阻类更有优势，目前广泛用于手机，LCD模组，及一些比较精密的手持设备。特别是出口欧洲的产品一般都要加，来作为静电防护的主要手段之一。
TVS和MOV的比较
在电子应用领域中必不可少地要对静电放电（IEC61000-4-2）、瞬态电压、喀啦声（IEC61000-4-4）EFT，和浪涌电压抗扰度（IEC61000-4-5）进行防护，从而保护电子电路的安全和可靠性，在保护领域中，有两种保护元件，一个是具有雪崩特性的TVS半导体二极管，一个是多层压敏电阻，为了合理使用，需对TVS和MOV进行比较，以求正确选用，达到产品设计的优化选择。 PROTEK公司的TVS半导体二极管，设计有高灵敏度的N/P结，它的特性是产生雪崩效应，效应与半导体的结面积成正比，通过控制结面积的掺杂浓度和基片的电阻率使它可以吸收大量的瞬态电流，产生雪崩特性，从而可控制浪涌电流的能力，是一种特殊制造工艺的高科技产品。 多层压敏电阻是将氧化锌材料压入到长方形中，形成多晶粒结构，分成多层以形成更加均匀一致的控制区，通过导通阻扰的变化实现对浪涌电流的吸收能力，是一种特殊元件。 雪崩击穿二极管TVS和多层氧化锌压敏电阻都靠改变自身的阻扰特性来进行静电放电，瞬态电压和浪涌电压的控制，而主要差异是导通后的阻扰，TVS有高灵敏度的N/P结进行控制，其导通阻扰很低，而MOV的导通阻扰要比TVS高出许多，从而导致箝位电压、箝位比率的差异。
