电流型漏电保护器的构成分为四部分：

1. 检测元件：检测元件可以说是一个零序电流互感器。被保护的相线、中性线穿过环形铁心，构成了互感器的一次线圈N1，缠绕在环形铁芯上的绕组构成了互感器的二次线圈N2，如果没有漏电发生，这时流过相线、中性线的电流向量和等于零，因此在N2上也不能产生相应的感应电动势。如果发生了漏电，相线、中性线的电流向量和不等于零，就使#$上产生感应电动势，这个信号就会被送到中间环节进行进一步的处理。

2. 中间环节：中间环节通常包括放大器、比较器、脱扣器，当中间环节为电子式时，中间环节还要辅助电源来提供电子电路工作所需的电源。中间环节的作用就是对来自零序互感器的漏电信号进行放大和处理，并输出到执行机构。

3. 执行机构：该结构用于接收中间环节的指令信号，实施动作，自动切断故障处的电源。

4. 试验装置：由于漏电保护器是一个保护装置，因此应定期检查其是否完好、可靠。试验装置就是通过试验按钮和限流电阻的串联，模拟漏电路径，以检查装置能否正常动作。

如何配置主次漏电开关？

为了防止越级跳闸；上一级的漏电断路器不论是它的过载与短路电流脱扣值（应该匹配相应的负载与导线并略有余量）、及其漏电电流脱扣值、与漏电时间脱扣值都要大于下一级的漏电断路器才合理。

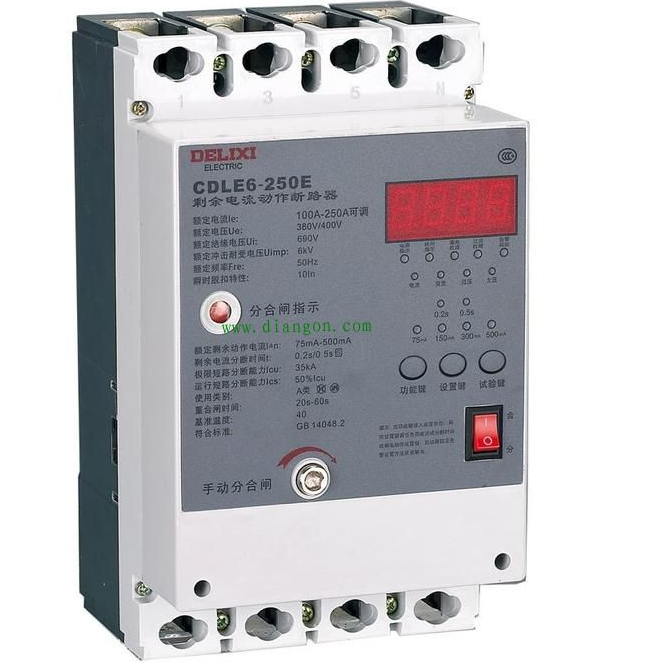

根据低压变压器的额定输出容量选择总保（主保），例如100KVA的低压变压器它的额定电流为144A，这时候可选用QLM1L一200A的剩余电流断路器作为总保。如变压器容量超过250KⅤA时可选择JD6系列剩余电流控制盒来驱动大容量的交流接触器来作为总保护开关。其功能与QLM1L完全一样。

根据用电分路的大慨容量选择二级保护。例如100KVA的变压器要分三路到不同方向的位置，假定A路40KW的负荷、B路40KW负荷、C路20KW的负荷，这时为了统一规格型号，可选择3只100A的QLM1L的剩余电流为分保（二级保护）。

未级保护必须选用2P或4P的普通剩余电流断路器。若选用单级、二级或三级、四级剩余电流断路器，这两种剩余电流断路器的N线不能断开，始终与系统N线连按在一起，当该保护范围内的线路或设备的相线或N线接地，该保护动作，但由于N线与负荷连接，接地故障便通过N线与系统N线连接在一起，造成系统N线重复接地，导致上一级保护动作，并会误认为该用户己断电，接地故障与他无关，造成故障点不容易查出，扩大了停电范围和停电时间，降低了供电可靠性。

再一个是各级保护的额定动作时间和不驱动时间差别。上一级的动作时间和不驱动时间要大于下一级动作时间和不驱动时间，总保护应选用时间为0.5S，不驱动时间为0.3S剩余电流断路器；未级保护应选用动作时间小于等于0.1s，不驱动时间为0.04s的剩余电流断路器。

还有下一级的额定剩余电流动作值不应大于上一级，如果下一级的额定剩余电流动作值大于上一细，当发生剩余电流达到上一级保护的动作值而未达到下级保护动作值时，就会发生越级跳闸。
